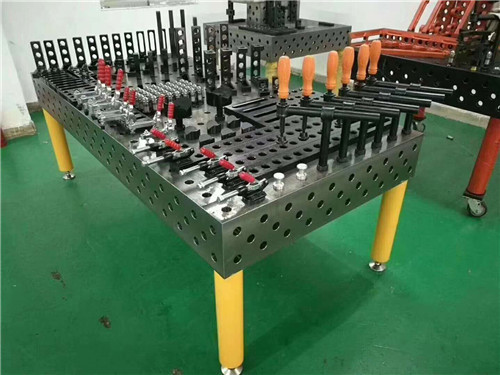

三维柔性组合工装

产品特点：互换性强、稳定性高、精度、；适用于小批量多品种多规格的工件焊接和产品的装配；

产品分类：按孔系分为：Φ28和Φ16两大系列，按结构分为二维柔性组合工装和三维柔性组合工装，工装平台按材料分为钢件平台和铸铁平台以及复合板平台；

技术参数：28系列工装平台孔距为100mm,16系列工装平台孔距为50mm，平台上均刻有相应的网格线，根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；

1. 通用2D、3D工装平台(Φ16、Φ28孔系):

1) 工装平台的平面度:≤0.15mm/1000mm, 3D平台平面与侧面的垂直度:≤0.1mm/1000mm

2) 工装平台材质：钢件（低合金钢Q345）,进行整体阶梯式热处理，内应力

3) 孔距位置公差±0.05mm以内

4) Φ16系列孔距为50mm，Φ28系列孔距为100mm

2. 工装夹具的主要辅件:

1) U型方箱、L型方箱：

材质：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

2) 支撑角铁：

材质：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

3) 定位件：材质：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4) 角度器：材质：Q345，可根据刻度准确定位0至225度的任意角度，角度调节准确到0.5度

5) 锁紧件：材质：Q345，锁紧力≥1.2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°

6) 压紧件：材质：Q345，调质处理

应用行业：汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车（摩托车）制造、与焊接机器人或焊机配套等

泊头市仁丰量具制造有限公司位于河北省泊头市，交通便利，位置优越，是从事铸造、机加工、机床配套的   公司。来仁丰量具始终专注于重工装备制造，致力成为中国大型铸铁量具，花岗石量具，大型机床，机械制造方案解决商之一。我厂主要产品有：平板、平台、大理石平台、焊接平台、划线平台、三维柔性焊接平台、弯板、铸铁平台等。仁丰量具生产的产品在积累了设计、制造平直量具的基础上，采用了新结构，，新工艺和优良的铸造材料加工各种量具，具有，结构稳定，，   ，使用寿命长等特点。公司具有较高的管理水平，技术力量   ，产品全部按照相关标准及行业标准生产制造（非标产品依照图纸生产）。为开拓市场，实现互惠互利，我们将本着“，信守合同，价格便宜”的宗旨，竭诚为广大用户服务。我公司坚持了“以质量为基础，以创新为根本，以服务为生命”的经营理念，面对激烈的市场竞争，我们始终坚持“质量为本，顾客”的原则，以客户满意为宗旨，公司自创立以来积极开拓创新，以质量求生存，以服务赢得用户以管理求效益，愿同各界朋友精诚合作，共同发展。
